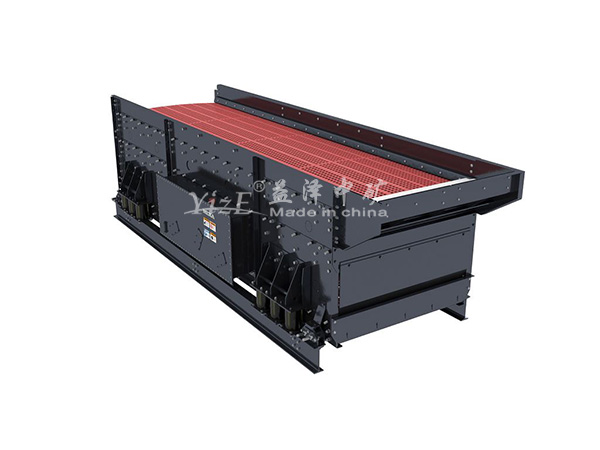

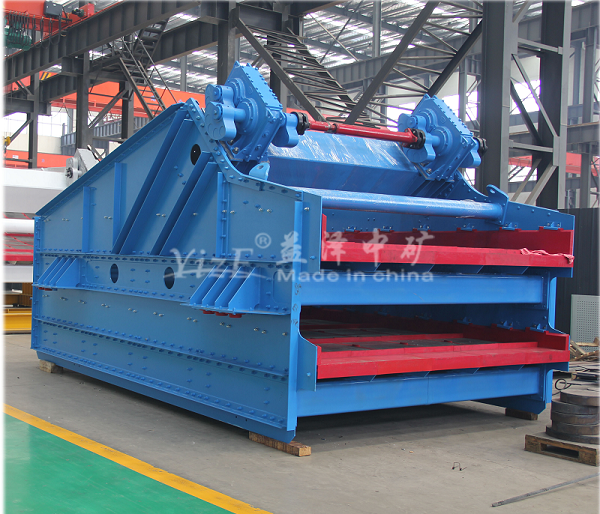

三轴水平筛

产品简介:

　　三轴水平筛兼备了倾斜式圆震动筛和水平式直线震动筛的各自的优点，具有透筛性好、处理能力大、安装高度小的特点，是各种矿山、石

应用范围：

是各种矿山、石矿场、移动式筛分站的理想设备

现在咨询获取报价

13663038908

相关产品
样板工程
在线留言

三轴水平筛兼备了倾斜式圆震动筛和水平式直线震动筛的各自的优点，具有透筛性好、处理能力大、安装高度小的特点，是各种矿山、石矿场、移动式筛分站的理想设备

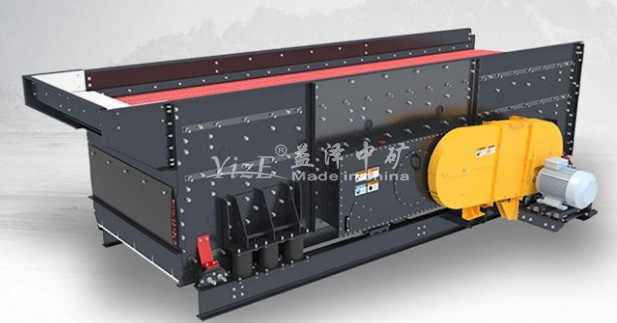

三轴水平筛工作原理

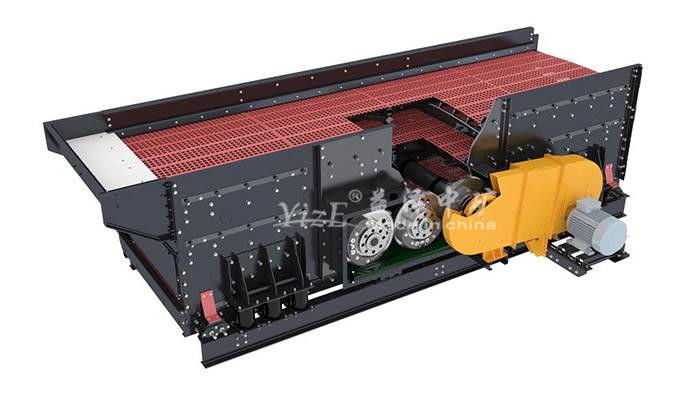

三轴水平振动筛以三轴块偏心激振器为激振源，其激振器的三根轴上装有相同规格的配重块，齿轮强制同步，结构紧凑、稳定，能耗低。动力由电机经皮带轮传递至主动轴，同步齿轮强迫各轴保持相位差稳定，从而产生激振力，迫使筛箱作强制连续的椭圆运动。物料借助椭圆振动的力量沿水平筛面的圆周方向不断跳动，分层并分离。抛起时，物料一边松散分层，一边向前运动，粒度分级和向前输送的工作就在周而复始地抛掷过程中完成。

三轴水平筛性能优势

1、同步的三轴结构，形成椭圆运动轨迹，可产生强劲的振动力，增大筛分能力。

2、振动筛的振动角度和振幅均可调整，确保筛分效率更高。

3、轴承润滑方式可采用油脂润滑也可采用稀油油浴自动润滑。

4、侧板折边且与框架梁及支撑座均采用高强度螺栓连接固定。

5、均可装配不同孔径的张紧型模块化钢丝筛网和聚氨酯筛网。

6、振动弹簧采用的是复合橡胶弹簧，启停更加平稳，且噪音低，可靠。

三轴水平筛技术参数

型号	筛网层数	筛面规格宽x长（mxm)	筛网面积(㎡)	振动频率(r/min)	双振幅(mm)	处理能力(m3/h)	电机功能(Aw)
2TES1548	2	1.8x5.2	9.45	645-875	14-18	120-250	22
3TES1548	3	1.8x5.2	9.45		14-18	120-250	22
4TES1548	4	1.8x5.2	9.45		14-18	160-320	30
2TES1860	2	1.8x6.0	10.8		14-18	160-320	30
3TES1860	3	1.8x6.0	10.8		14-18	160-320	37
4TES1860	4	1.8x6.0	12		14-18	200-385	37
2TES2060	2	2.0x6.0	12		14-18	200-385	37
3TES2060	3	2.0x6.0	14.4		14-18	240-462	45
4TES2060	4	2.0x6.0	14.4		14-18	240-462	45
